SN74AXC4T774 是一款四位同相总线收发器,它使用两个可单独配置的电源轨。该器件可使用低至 0.65 V 的V CCA和 V CCB电源运行。A 端口设计用于跟踪 V CCA,它接受从 0.65 V 到 3.6 V 的任何电源电压。B 端口旨在跟踪 V CCB,它还接受 0.65 V 至 3.6 V 的任何电源电压。此外,SN74AXC4T774 与单电源系统兼容。

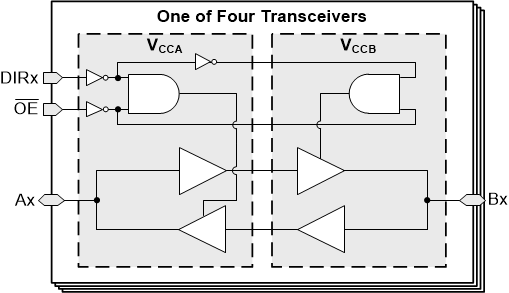

SN74AXC4T774 器件专为数据总线之间的异步通信而设计。该设备将数据从 A 总线传输到 B 总线或从 B 总线传输到 A 总线,具体取决于方向控制输入 (DIRx) 的逻辑电平。输出使能输入 ( OE ) 用于禁用输出,以便有效隔离总线。SN74AXC4T774 器件的设计使控制引脚(DIRx 和OE)以 V CCA为参考。
为确保上电或断电期间电平转换器 I/O 处于高阻抗状态,OE引脚应通过上拉电阻连接到 V CCA。
该器件完全适用于使用 I off电流的部分断电应用。I off保护电路可确保在器件断电时不会从输入、输出或组合 I/O 中吸取过多电流,这些电流被偏置到特定电压。
V CC隔离功能确保如果 V CCA或 V CCB小于 100 mV,则两个 I/O 端口通过禁用其输出被设置为高阻抗状态。
无毛刺电源排序允许以任何顺序打开或关闭电源轨,同时提供强大的电源排序性能。
完全可配置的双轨设计允许每个端口在 0.65 V 至 3.6 V 的电源范围内运行
工作温度从 –40°C 到 +125°C
独立的方向控制引脚允许可配置的上下转换
无故障电源排序
从 1.8 V 转换为 3.3 V 时最高支持 310 Mbps
V CC隔离功能
如果任一 V CC输入低于 100 mV,则所有 I/O 输出都被禁用并变为高阻抗
I off支持部分掉电模式操作
与 AVC 系列电平转换器兼容
根据 JESD 78,II 类,闩锁性能超过 100 mA
ESD 保护超过 JESD 22
8000-V 人体模型
1000V 充电设备模型
